Après un long temps de transport (2 mois ! !), j’ai enfin reçu toutes les pièces nécessaires à la fabrication des vérins linéaires à vis à billes. Pour rappel, j’avais écrit un petit article sur le nouveau design des vérins : disponible ici !

Test du premier cylindre

Pour commencer, les vidéos des tests des vérins linéaires, vous trouverez les détails de la fabrication et des pièces en suivant.

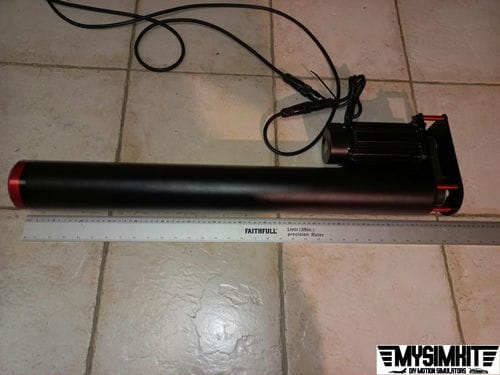

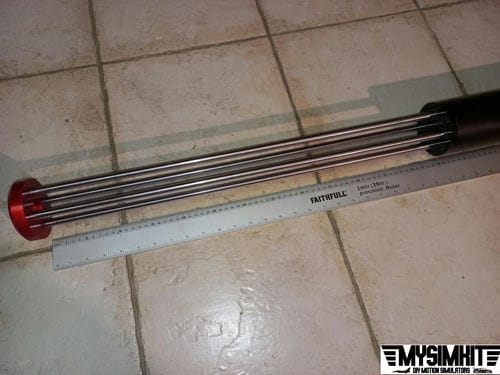

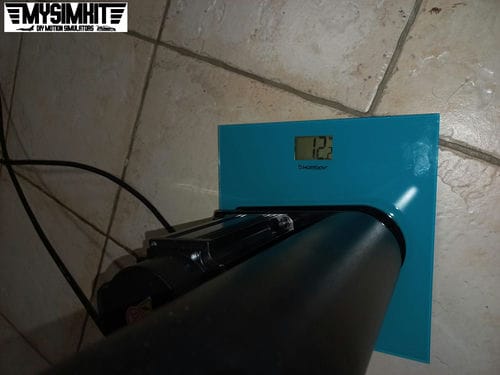

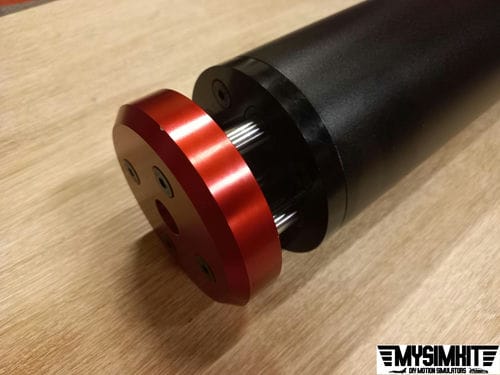

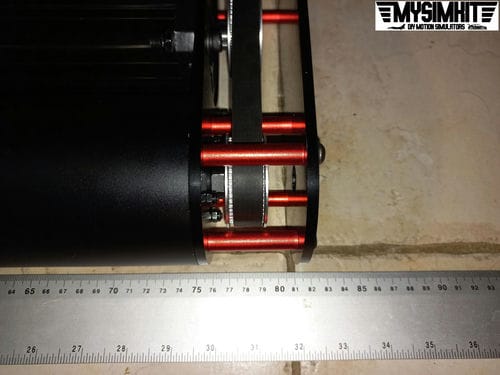

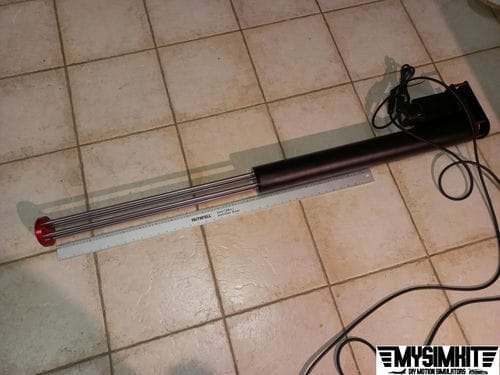

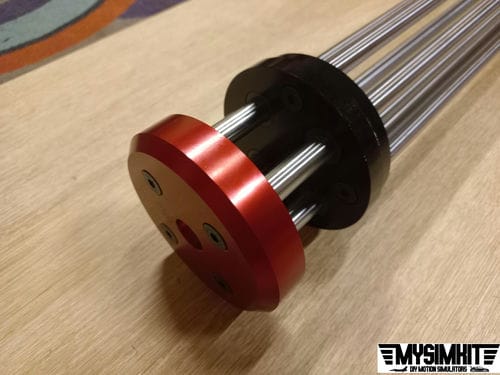

Objectif atteint : 630mm de course réelle ! et 12 kilos par vérin, avec moteur

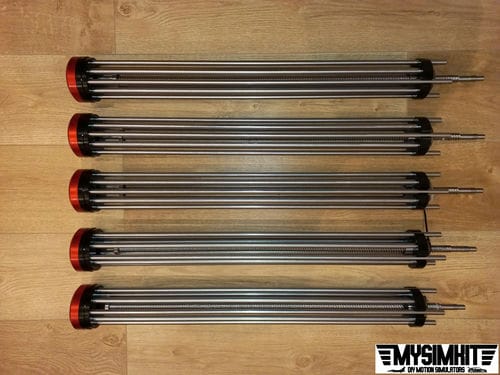

Je suis vraiment content du comportement des vérins, ils semblent très robustes et stables, j’ai hâte de les tester en vrai. Les autres attendent patiemment l’arrivée des 5 autres moteurs.

Arrivée des pièces

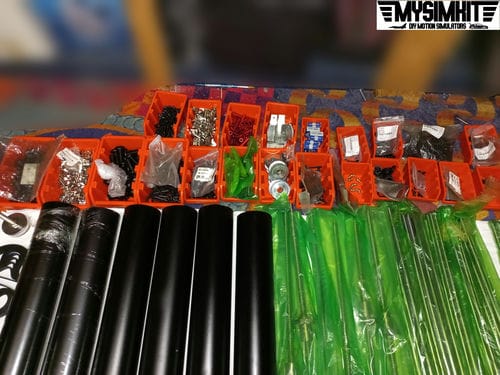

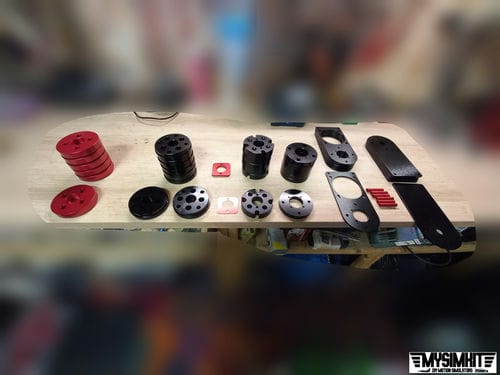

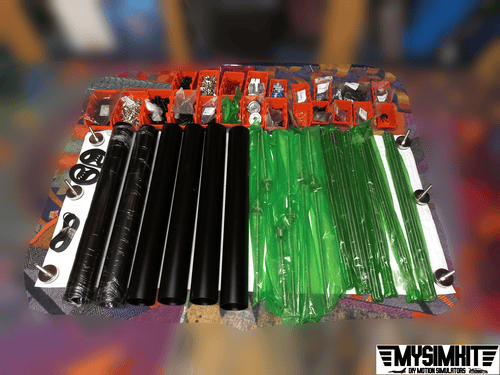

Un petit aperçu de l’arrivée des pièces, en 2 parties :

• la première : globalement toute la quincaillerie : vis, rondelles etc… mais surtout, les vis à billes de longueur 750mm, pas de 20mm, une petite merveille !

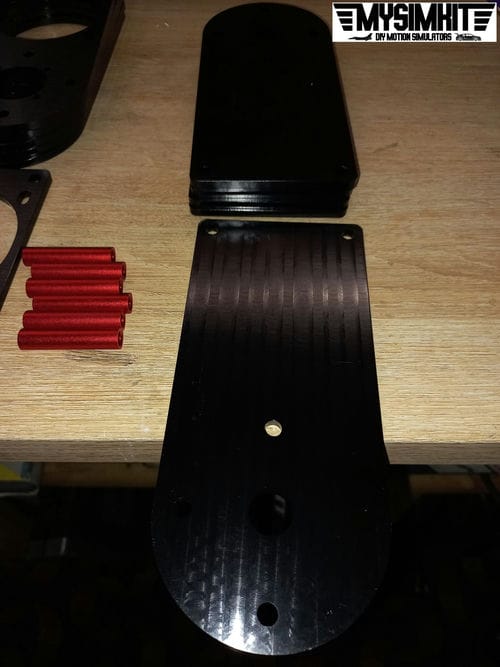

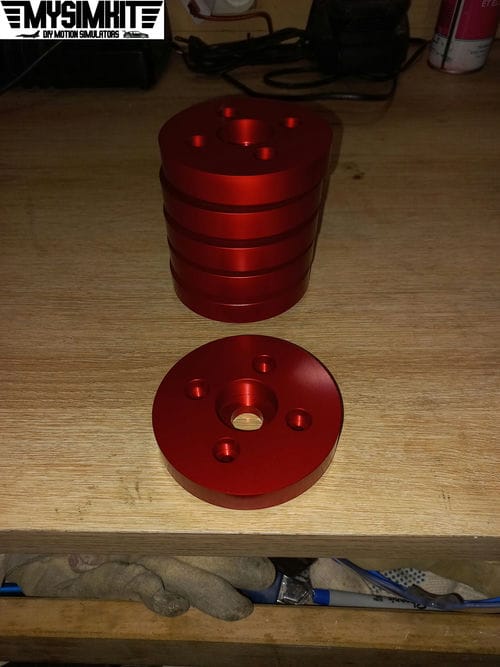

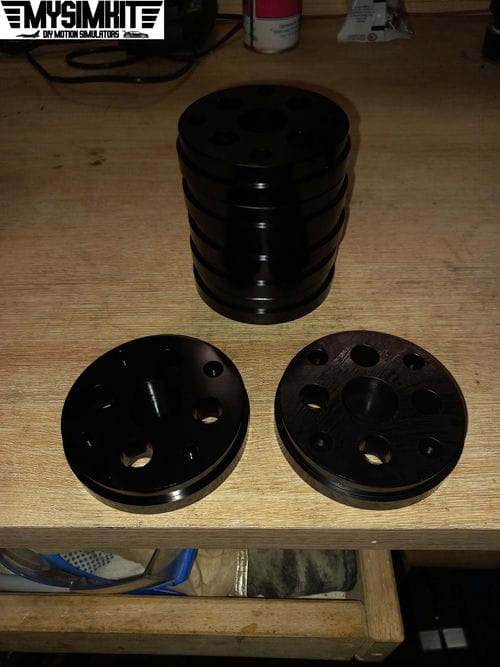

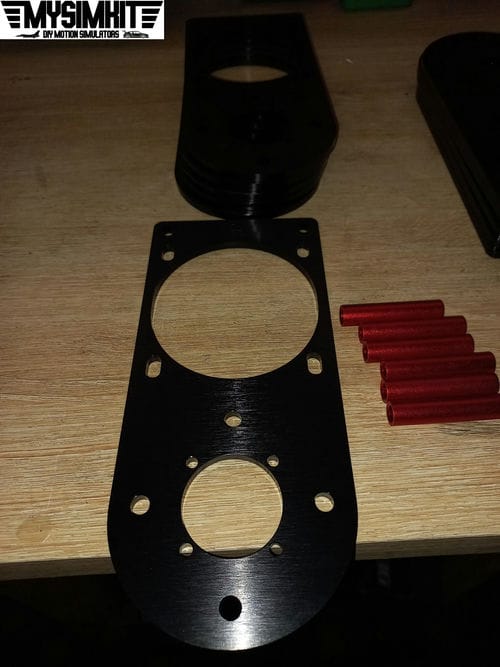

• la seconde : toutes les pièces sont découpées au laser, pliées ou usinées, je suis très content de la qualité des pièces, sauf pour la peinture des pièces qui relient le vérin à la plateforme. Le fournisseur va les refaire avec un nouveau procédé de peinture, plus robuste j’espère.

Montage et fabrication des vérins

Une fois les pièces déballées, nous vérifions les dimensions, c’est globalement OK, avec quelques problèmes de diamètres sur certains trous, mais rien de bloquant. L’assemblage commence !

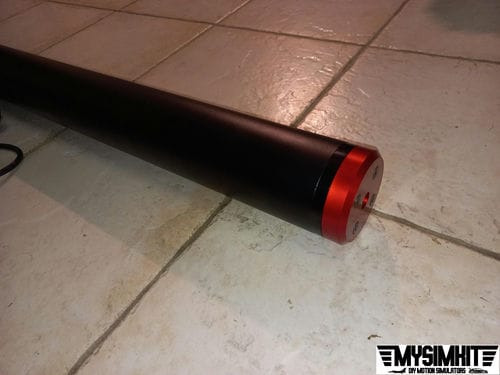

Pas de difficulté particulière, l’ordre du montage est important pour se faciliter la vie, notamment lors de la mise en place du tube, afin de bien aligner le tout avant de serrer. Une notice complète sera réalisée pour les kits de vérins, bien sûr !

Assemblage des pièces de connexion cylindre/simulateur

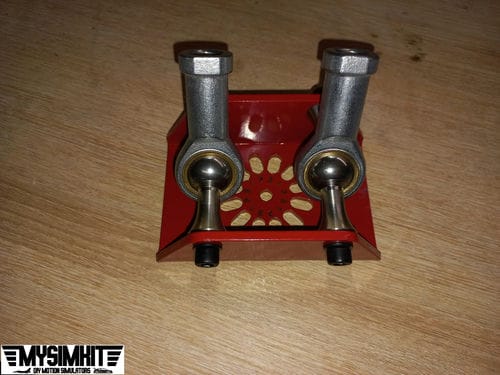

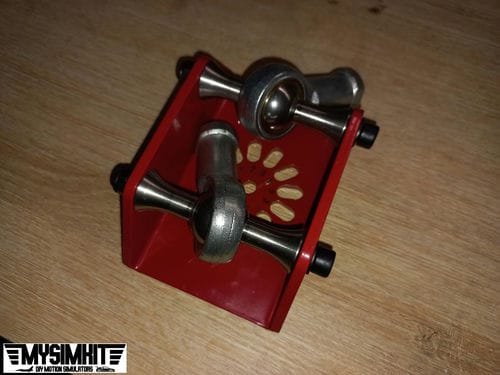

Ces pièces sont une partie cruciale du simulateur, elles doivent être solides et permettre de réaliser toute la gamme de mouvements. J’ai amélioré un design disponible sur internet, avec des U en acier plié, des rotules et des entretoises usinées sur mesure pour permettre d’augmenter l’angle de la rotule (en réduisant le diamètre).

Une fois de plus, je suis très satisfait du résultat, qui n’est pas très éloigné du rendu 3D, n’est-ce pas ?)
