Alors oui, je fais fabriquer en Chine. J’ai fait des devis en France, localement et nationalement, mais comme je ne suis pas capable de payer 3x à 4x plus cher mes pièces, je fais fabriquer en Chine. J’ai d’ailleurs trouvé des fournisseurs très sympas et dispos et les produits ont l’air top !

Tubes externes des vérins linéaires

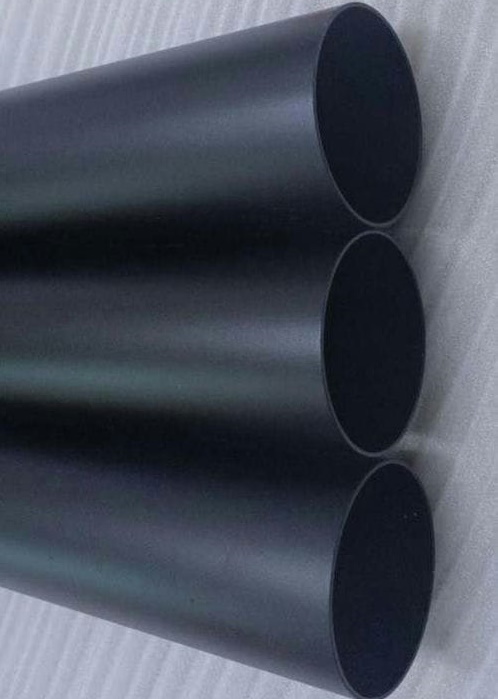

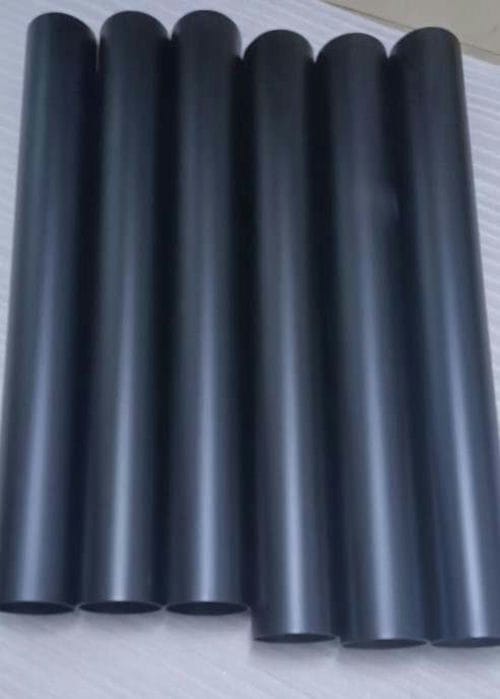

Image montrant la fabrication de tubes en alu
Tubes externes des vérins linéaires, aluminium anodisé
Image montrant la fabrication de tubes en alu
Tubes externes des vérins linéaires, aluminium anodisé

Vis à billes 650mm avec leur noix SFA

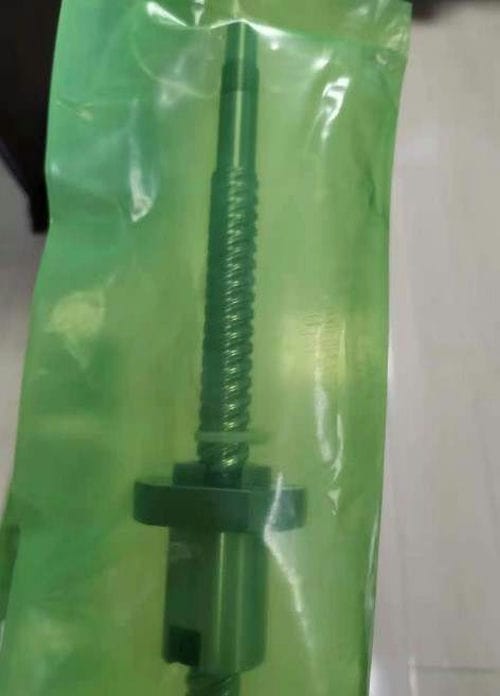

Image montrant une vis à bille et sa noix SFA
Vis à bille avec noix SFA

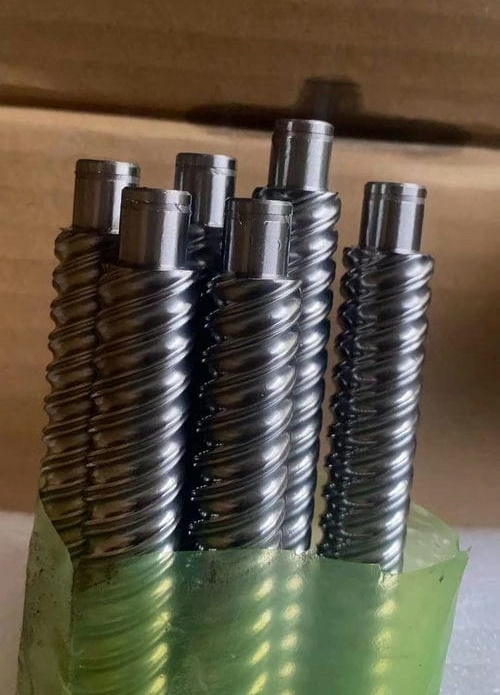

Image montrant une vis à bille et son bout usiné
Extrémité des vis à bille

Les différentes pièces au niveau du corps du vérin, alu et UHMW (plastique)

Image montrant l'usinage des pièces en plastique
Pièces usinées plastiques du vérin linéaire

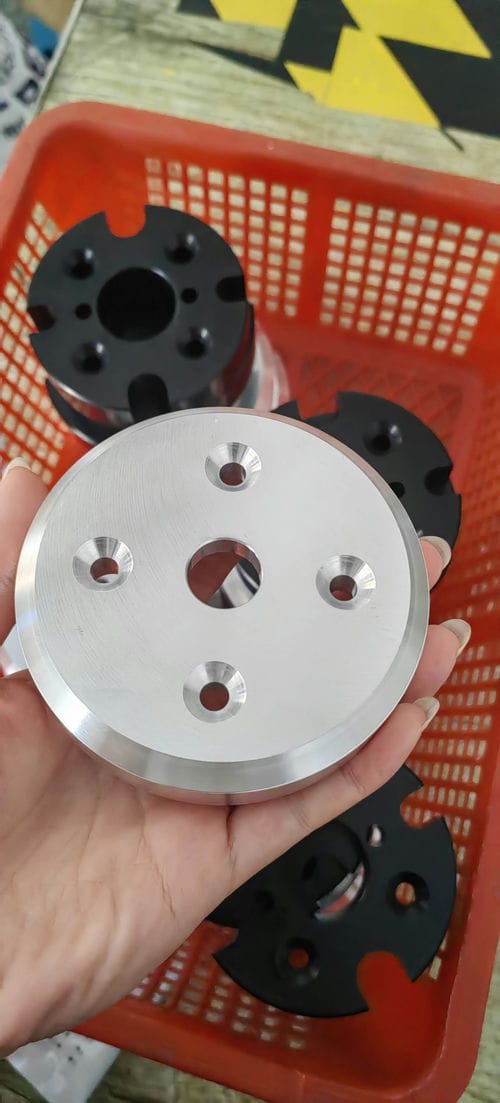

Image montrant l'usinage des pièces en aluminium
Extrémité mobile en aluminium du vérin linéaire

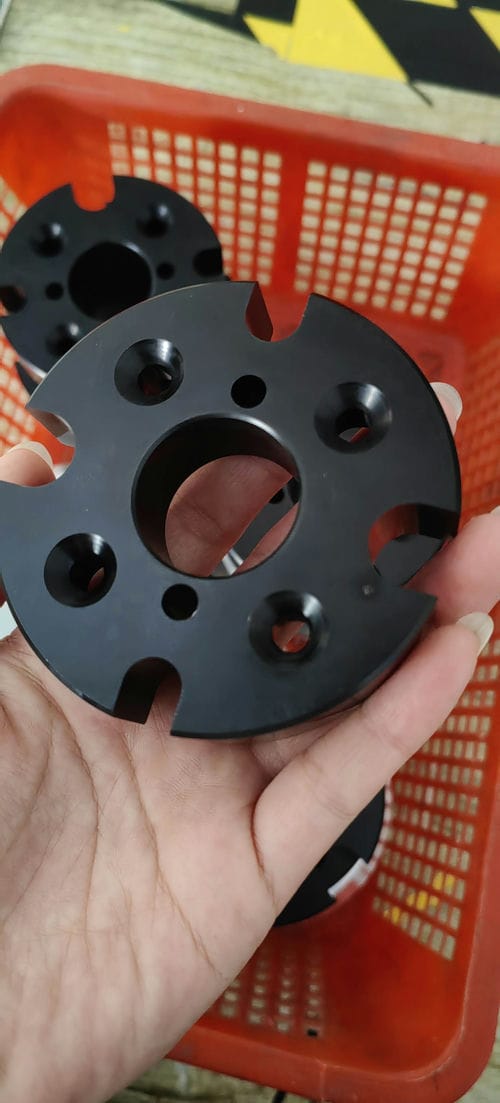

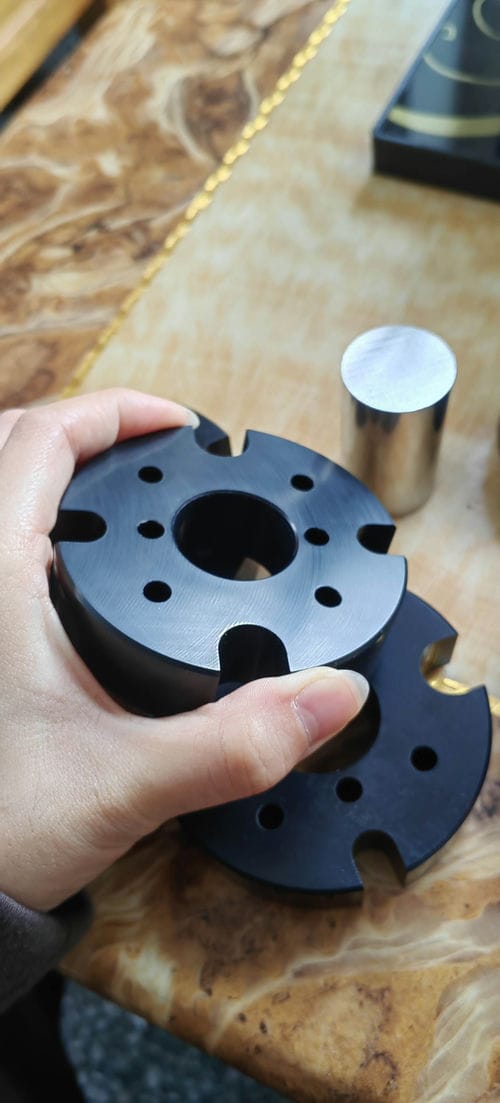

Image montrant la qualité des pièces usinées en plastique
Pièce mobile (SFA) usinée UHMW

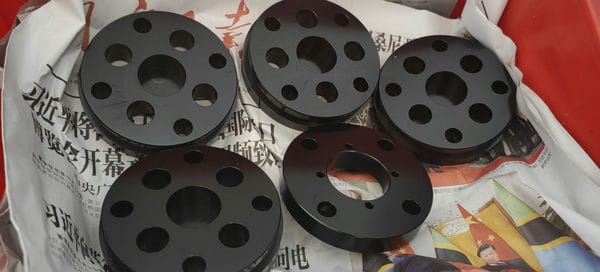

Image montrant l'usinage et l'anodisation des pièces en alu
Pièces usinées et anodisées du vérin linéaire

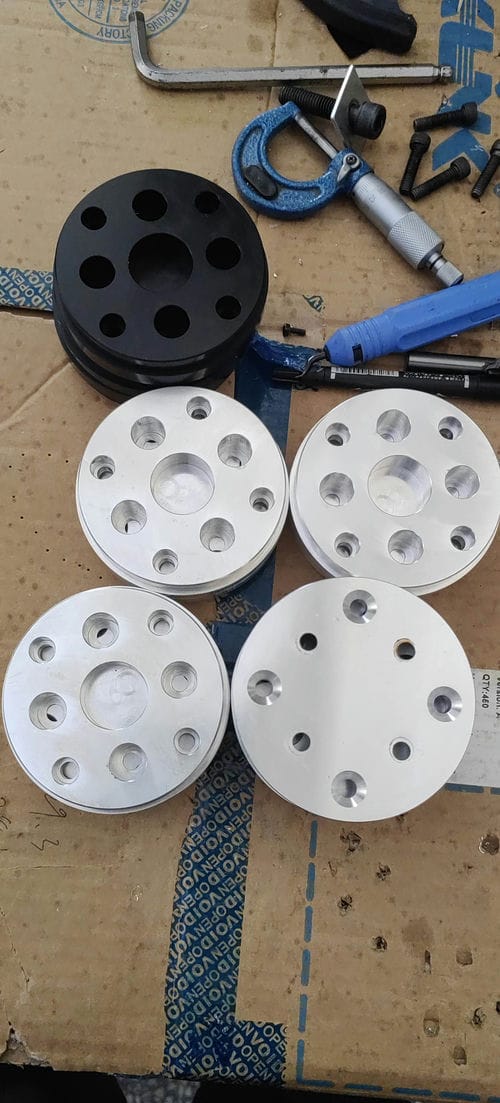

Image montrant l'usinage des pièces en alu
Pièces usinées aluminium du vérin linéaire
Image montrant la qualité des pièces usinées en plastique
Pièce mobile (SFA) usinée UHMW

Les pièces usinées en plastique UMHW (noir) ont l’air vraiment de super qualité, et ça respire la solidité. Hâte de les avoir en vrai !!

Plaques de jonction en alu pour les profilés

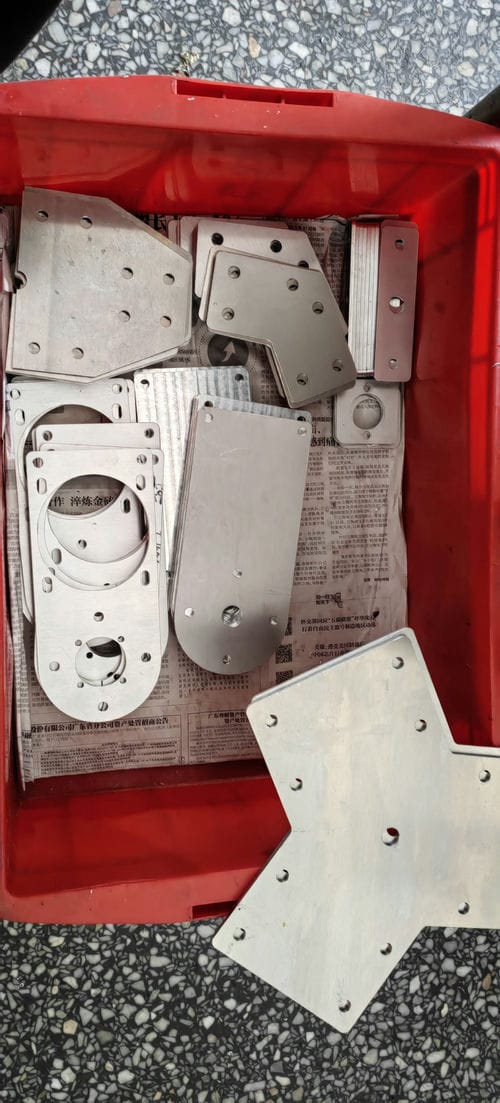

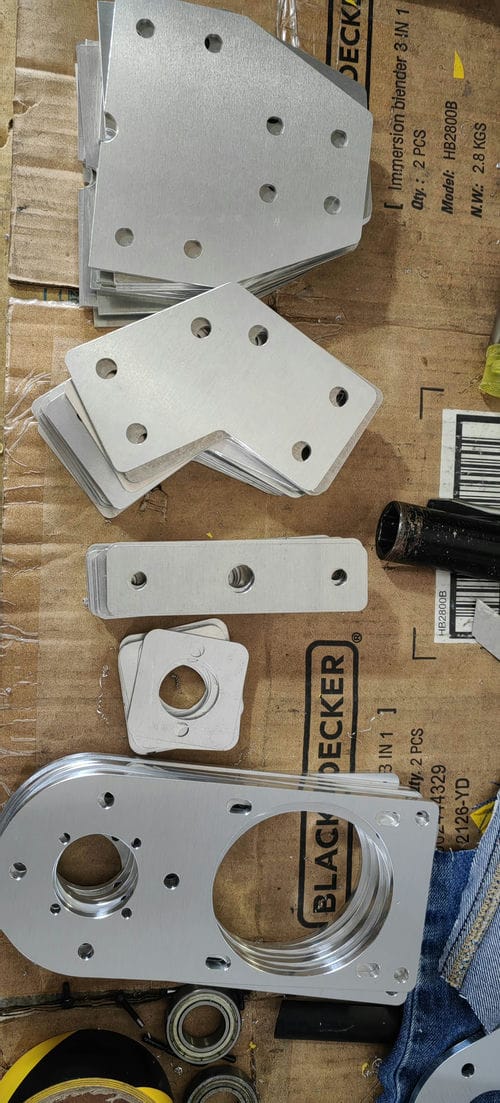

Image montrant les pièces aluminium découpées au laser
Plaques découpées laser en aluminium

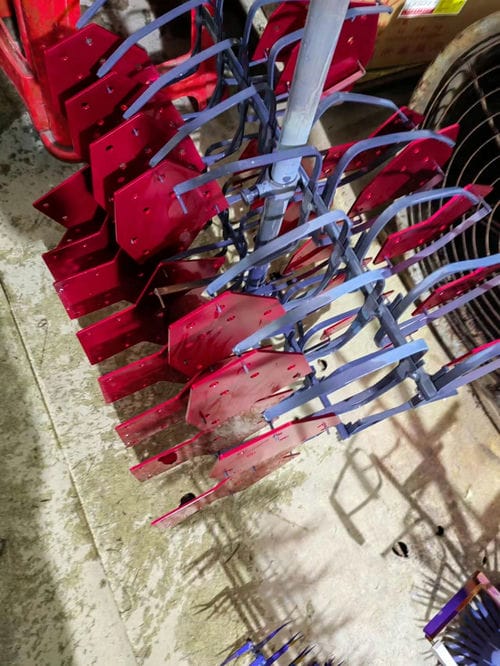

Image montrant les pièces aluminium découpées au laser et en anodisation
Plaques découpées laser en aluminium anodisé rouge
Image montrant les pièces aluminium découpées au laser
Plaques découpées laser en aluminium

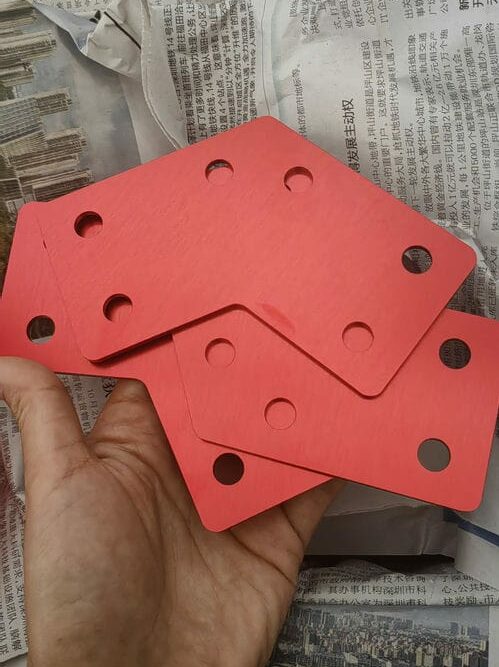

Image montrant les pièces aluminium anodisées rouge
Plaques découpées laser en aluminium anodisé rouge

Entretoises alu pour le montage du moteur

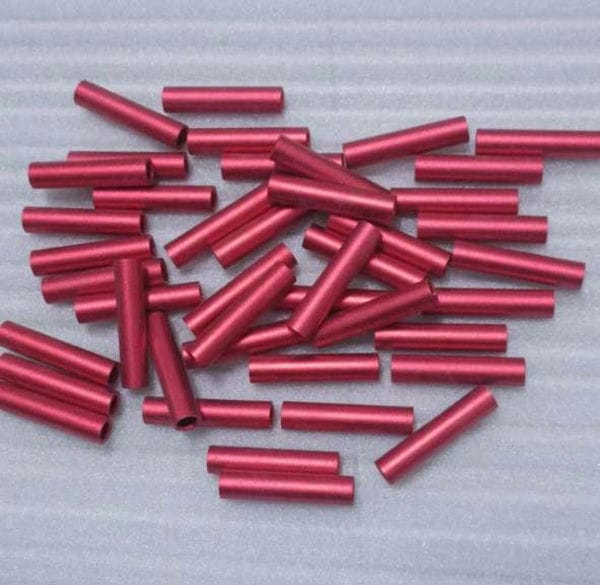

Image montrant les entretoises aluminium anodisées rouge
Entretoises en aluminium anodisé pour le montage du moteur

Pièces en acier découpées laser et pliées pour faire les liaisons vérins/plateformes, avec les entretoises inox

Très largement inspirées de  : https://departedreality.com/products/dr-endpivot à qui revient toute l’idée de la conception

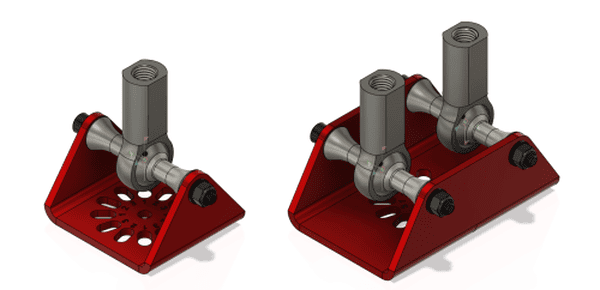

Rendu 3D des pièces de jonction plateforme/vérins
Rendu des jonctions entre les vérins linéaires et les plateformes

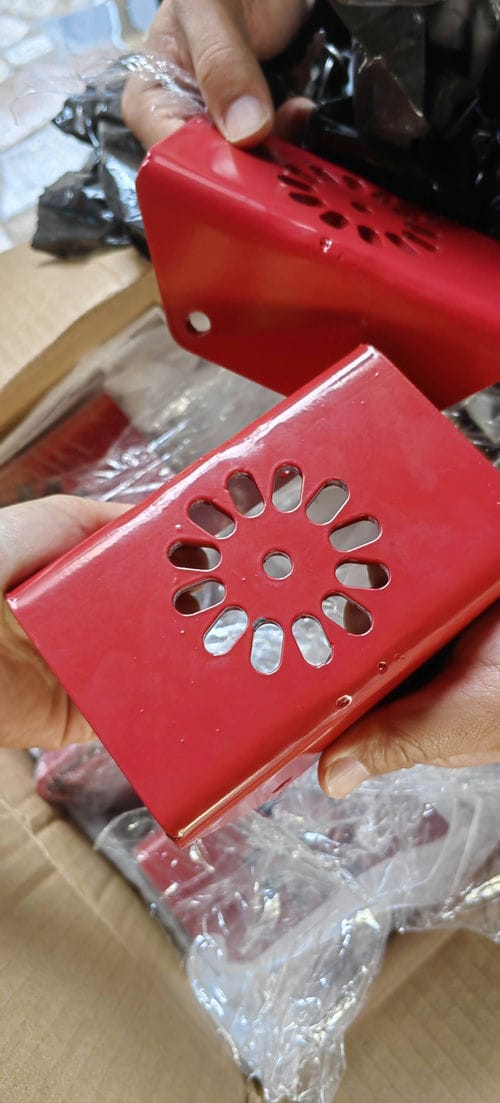

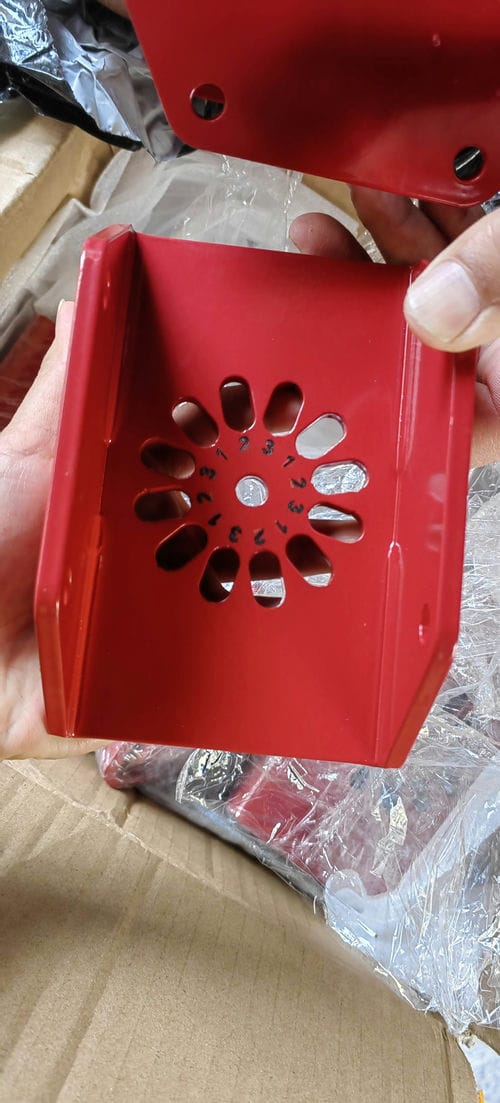

Image montrant les pièces en acier pliées et peintes
U en acier 5mm pour les liaisons

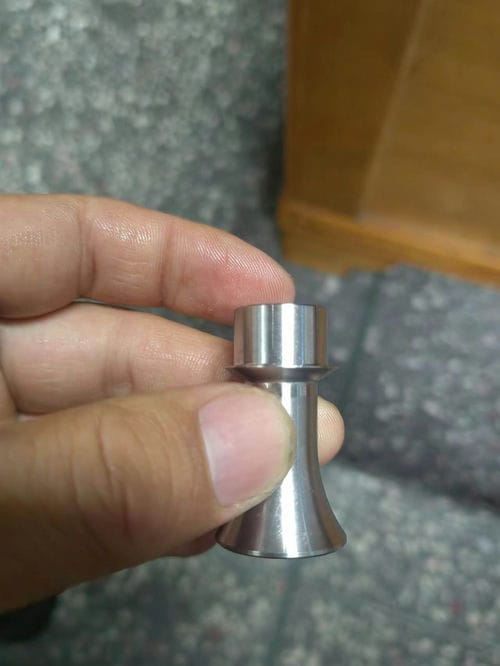

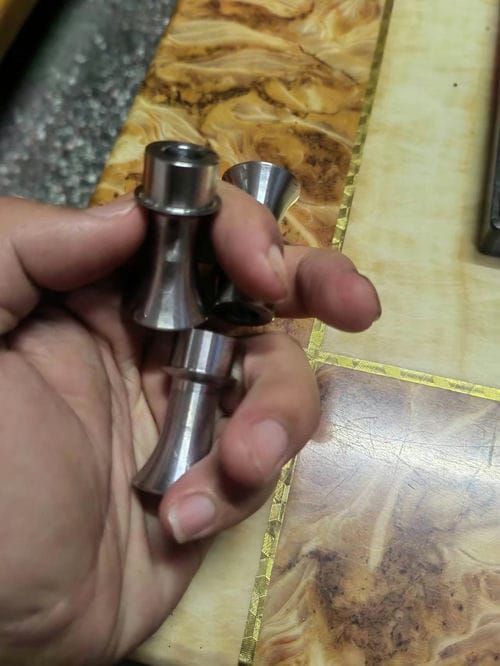

Image montrant les entretoises inox usinées
Entretoise usinée inox des liaisons
Image montrant les pièces en acier pliées et peintes
U en acier 5mm pour les liaisons
Image montrant les entretoises inox usinées
Entretoises usinées inox des liaisons

Axes fixes et mobiles, taraudés de chaque côté : acier chromé pour le frottement dans les paliers

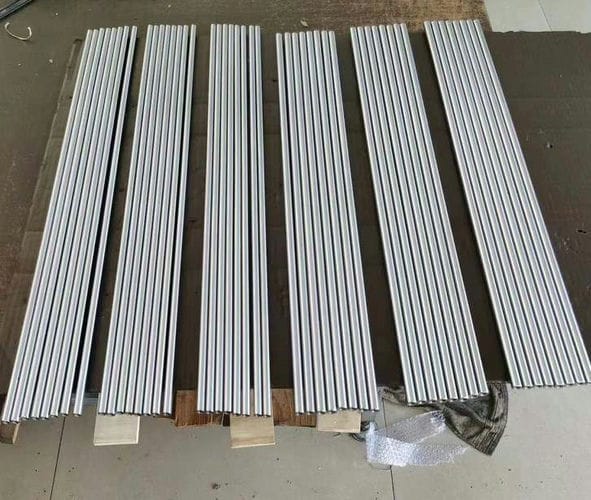

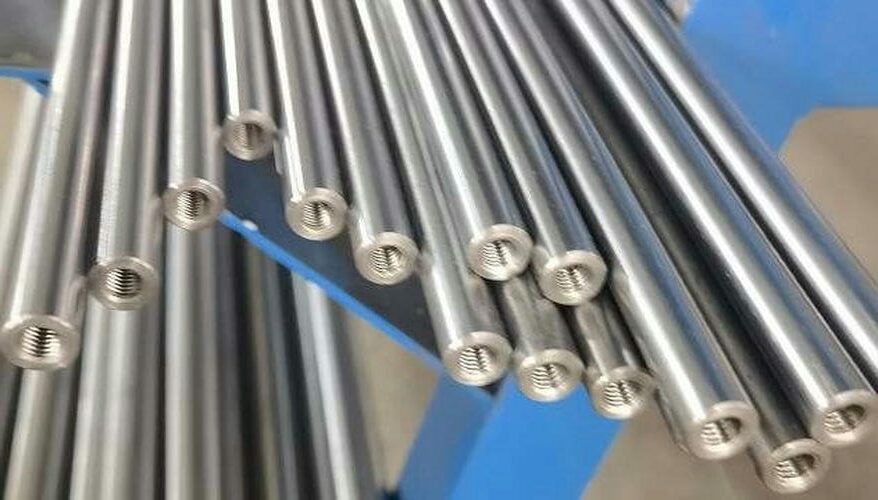

Image montrant les axes linéraires taraudés
Axes 10 et 12mm des vérins linéaires
Image montrant les axes linéraires taraudés
Axes 10 et 12mm, taraudés en bout

Pour l’instant, c’est tout 🙂 en attente des pièces d’ici fin décembre …
